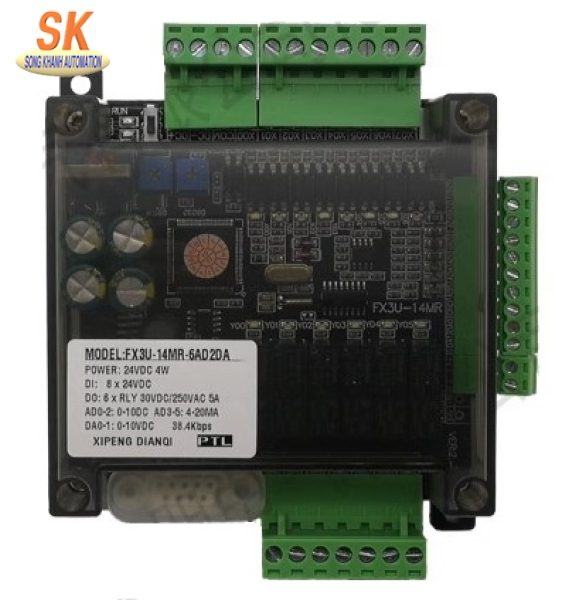

Board PLC Mitsubishi FX3U-14MR-6AD-2DA

FX3U-14MR-6AD2DA

BỘ ĐIỀU KHIỂN LẬP TRÌNH PLC

  • 690.000đ
  • Board PLC Mitsubishi FX3U-14MR-6AD-2DA
    8 ngõ vào NPN
    6 ngõ ra Relay
    6 đầu vào analog( 3 ngõ vào 0-10V và 3 ngõ vào 0-20mA)
    2 đầu ra analog (0-10V)
    Cổng lập trình
    kết nối (1x RS232, 1x RS485)

    Gọi ngay: 0983 946 749
  • 191
  • - +
  • Thông tin sản phẩm
  • Bình luận



THÔNG SỐ KỸ THUẬT

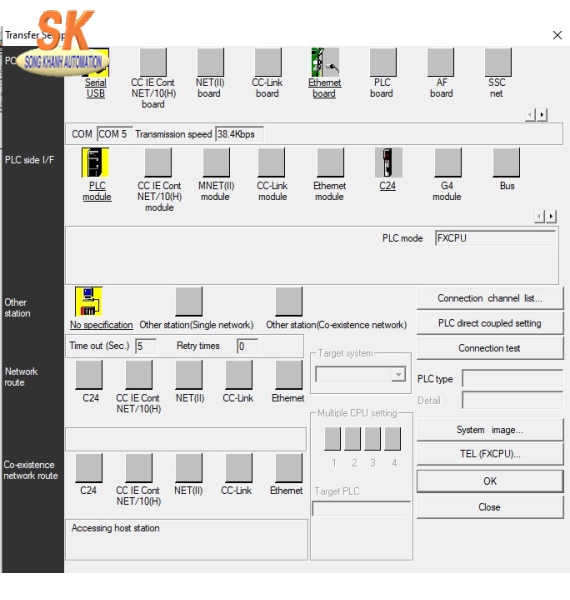

Có thể lập trình trên GX-Developer, GX-work2

Số đầu vào: 8, số đầu ra rơle: 6

X0-X5 đầu vào tốc độ cao, có thể đọc encoder, giá trị mặc định là 12K, có thể lựa chọn 100K

6 kênh Analog input: 3 kênh 0-10 V và 3 kênh 0-20 mA

2 kênh Analog output: 0 – 10 V

Nguồn cấp 24V

Hỗ trợ mã hóa 16 bit

Hỗ trợ 3 kiểu ngắt

Số bước trong chương trình là: 8000

Tốc độ download: 38400

Tốc độ quét: 3000 bước/1ms

Hỗ trợ kết nối HMI

Board PLC Mitsubishi FX3U-14MR-6AD-2DA





Input Power

DC24

Number of steps

8000 steps; 2 communication ports: 1 RS232 (DB9 serial port is communication port for the FX3u protocol 38400,7,E,1; 1 RS485 (485 selection)  communication protocol can be set D8120).

X input element

X0-X27 DC24 input,Low level,X0-5 is a high-speed count input port (the Default is 12K, 100KHZ optional)

Y output element

Y0-Y11 for optimal relay output,relay output current 5A.

4 continuation electric apparatus 1 common end, altogether 3 common ends

Analog input

6 analog input, 12 bit precision,  3 channel analog input 0-10V, 3 channel analog input 0-20MA; read analog RD3A instruction

Analog output

2 analog output, 12 bit precision, output voltage: 0-10V. output analog voltage with WR3A instruction

Intermediate relay

M0-M3071, power-down save range can be set M0-M1023, the default M500-M1023

Step point

S0-1023, power-down save range can be set S0-S1023, the default S500-S9999

100Ms timer

T0-T199 Accumulated power-down saving T184-T199

10Ms timer

T200-T249 Accumulated power-down saving T246-T249

1Ms timer

T250-T383, where T250-255 is the cumulative type

16-bit counter

C0-C199, power-down save C100-C199

32-bit counter

C200-C219, save the power-down C220-C234

32-bit high-speed counter

C235-255; C235-C240 for the single-phase counter, not multiplier; C241-240 for the single-phase calculator, 2 octave; C2470249 for the dual-phase counter, not multiplier; C250-252 for dual-phase counter, ; C253-C255 for the dual-phase counter, 4 octave

Register D

D0-D7999, power-down save the range can be set D0-7999

Indirect addressing pointer V, Z

V0-7, Z0-7

P The subroutine jump number

P0-63

I interrupt

X0-5 external interrupt, timer interrupt (1MS unit) counter interrupt

Special M components

M8000 run-time normally closed, M8002 power pulse, M8011 is 10Ms pulse,
M8012 is 100Ms pulse, M8013 is 1s pulse, M8014 is minute pulse

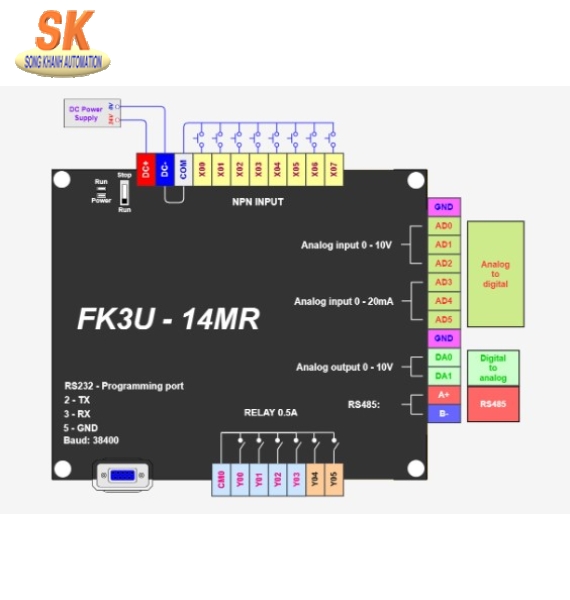

Sơ đồ chân board PLC Mitsubishi FX3U-14MR-6AD-2DA
