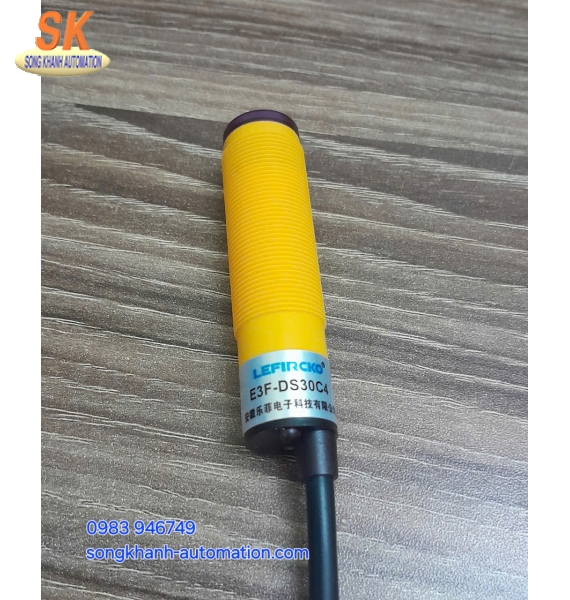

Cảm biến vật cản hồng ngoại E3F-DS30C4
E3F-DS30C4
CẢM BIẾN - ENCODER
-
60.000đ
-
383
-
- +
Hãng sản xuất: LEFIRCKO
Điện áp hoạt động: 6~36VDC.
Khoảng cách bắt của cảm biến: 100 - 300mm
Ngõ ra thường mở (NO) NPN.
- Thông tin sản phẩm
- Bình luận
Cảm biến vật cản hồng ngoại E3F-DS30C4 sử dụng ánh sáng hồng ngoại để xác định vật cản phía trước cảm biến, cảm biến phát ra tia hồng ngoại với dải tần số chuyên biệt cho khả năng chống nhiễu tốt kể cả ở điều khiện ánh sáng ngoài trời.
Cảm biến vật cản hồng ngoại E3F-DS30C4 có thể chỉnh khoảng cách phát hiện vật cản mong muốn thông qua biến trở trên cảm biến, cảm biến có ngõ ra tín hiệu là cấu trúc cực thu hở Transistor NPN - Open Collector nên sẽ cần phải có trở kéo (khoảng 1~10K) lên chân nguồn dương VCC để tạo thành tín hiệu mức cao (High)
Thông số kỹ thuật:
- Model: E3F-DS30C4
- Hãng sản xuất: LEFIRCKO
- Điện áp hoạt động: 6~36VDC.
- Khoảng cách bắt của cảm biến: 100 - 300mm
- Ngõ ra thường mở (NO) NPN.
- Vỏ bằng nhựa ABS.
- Độ dài dây dẫn: 1.2m
- Đường kính ngoài: 18mm
sơ đồ chân:
- Màu Nâu (Brown): chân nguồn dương VCC cấp nguồn từ 6~36VDC.
- Màu Đen (Black): chân tín hiệu SIGNAL đầu ra cấu trúc cực thu hở Transistor NPN - Open Collector.
- Xanh Dương (Blue): chân nguồn âm GND 0VDC.

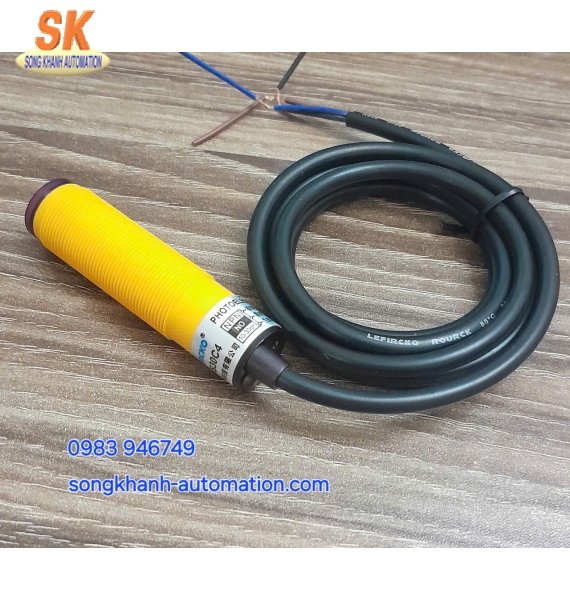

Cảm biến vật cản hồng ngoại E3F-DS30C4

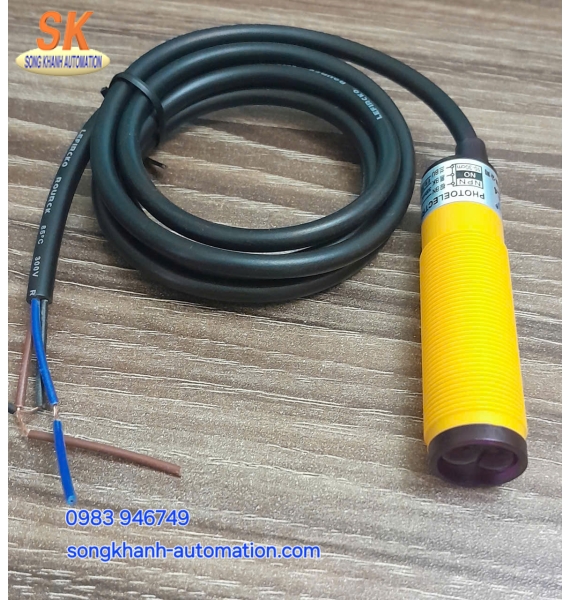

Cảm biến vật cản hồng ngoại E3F-DS30C4
